MINIPROF – SIMPLE CUT
Univerzální sada je určena pro zákazníky, kteří jsou spokojeni se stávající formátovací pilou, avšak uvítali by jednoduché nastavení šířky řezu zadáním hodnoty na ovládacím panelu a automatickým posuvem pravítka na zadanou hodnotu.

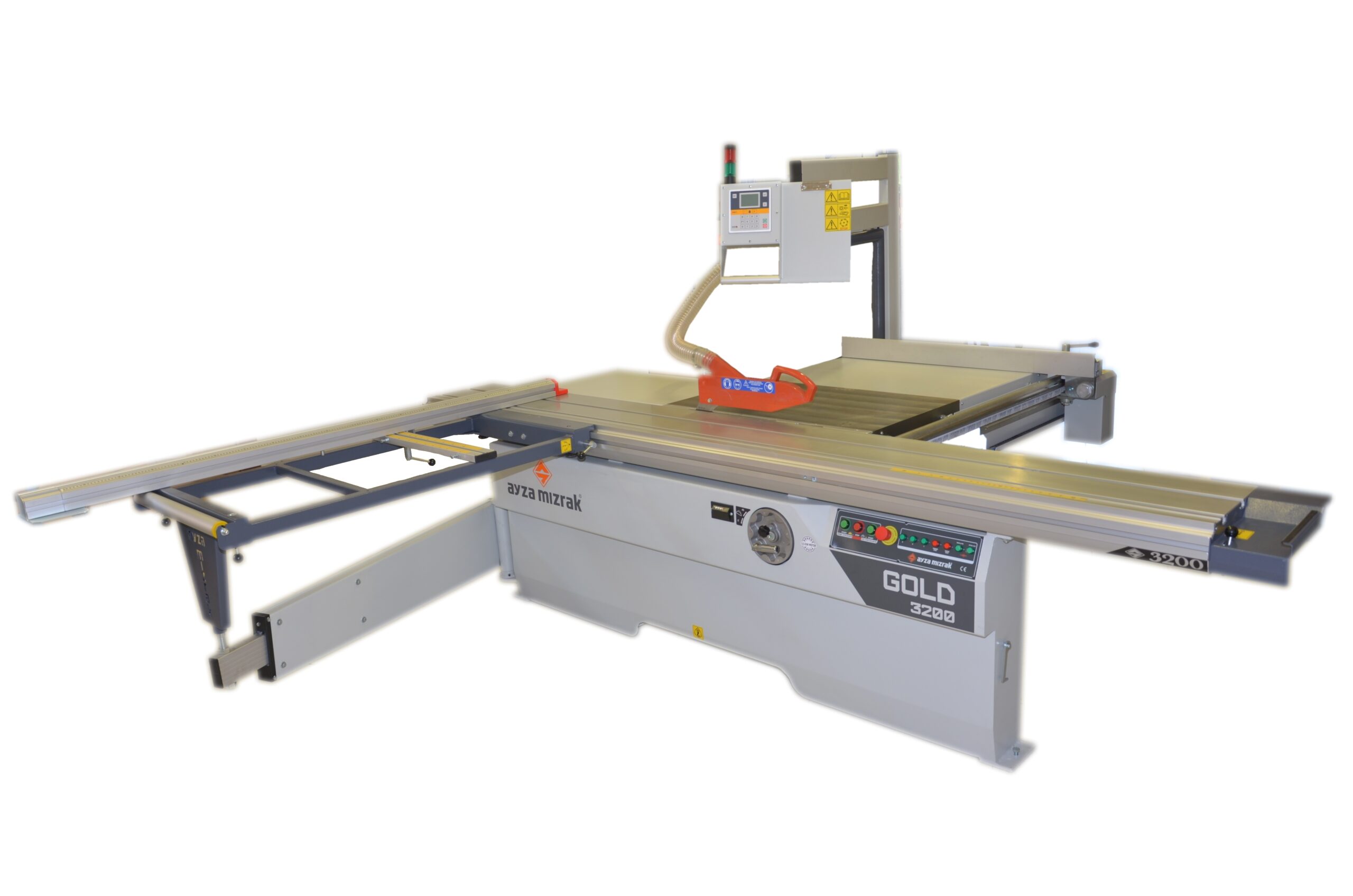

Tato sada elektro-motorického pravítka, je určena pro většinu formátovacích pil různých výrobců.
Po posouzení stávající konstrukce pily a možnosti montáže univerzální sady na formátovací pilu zákazníka provede montáž náš kvalifikovaný servis.
Zařízení výrazně urychlí a zjednoduší práci obsluhy při formátování.
Tento výrobek byl vyvinut firmou MYNAŘ-TRADE s. r. o. a je vyráběn z kvalitních komponentů v našem výrobním závodě v Ostravě.
Funkce
- Automatické nastavení šířky řezu z panelu pomocí numerické klávesnice.
- Snadná kalibrace pravítka zadáním naměřené délky právě uřezaného dílce.
- Výpis chybových hlášení – na displeji ovládacího panelu.
- Nastavení polohy AL pravítka vč. přepočtu nastavené šířky řezu dle polohy (dle profilu pravítka).
- Ruční zadání hodnot z panelu pomocí klávesnice.
- Indikační majáček pro informaci o dosažení zadané pozice.

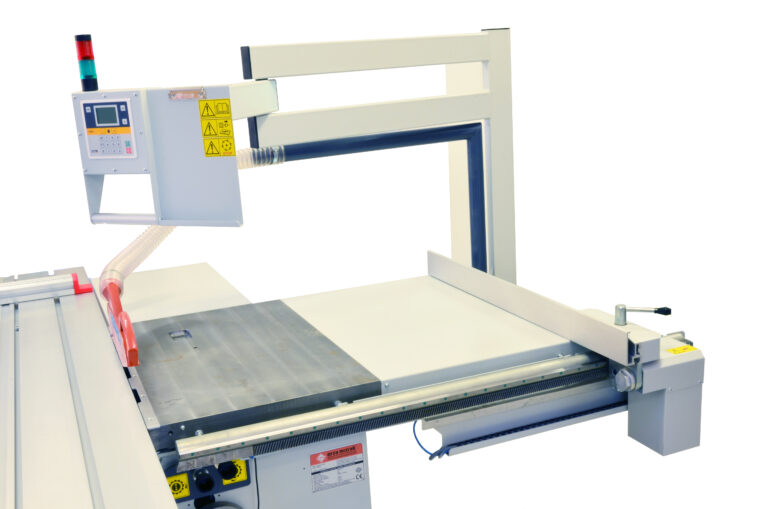

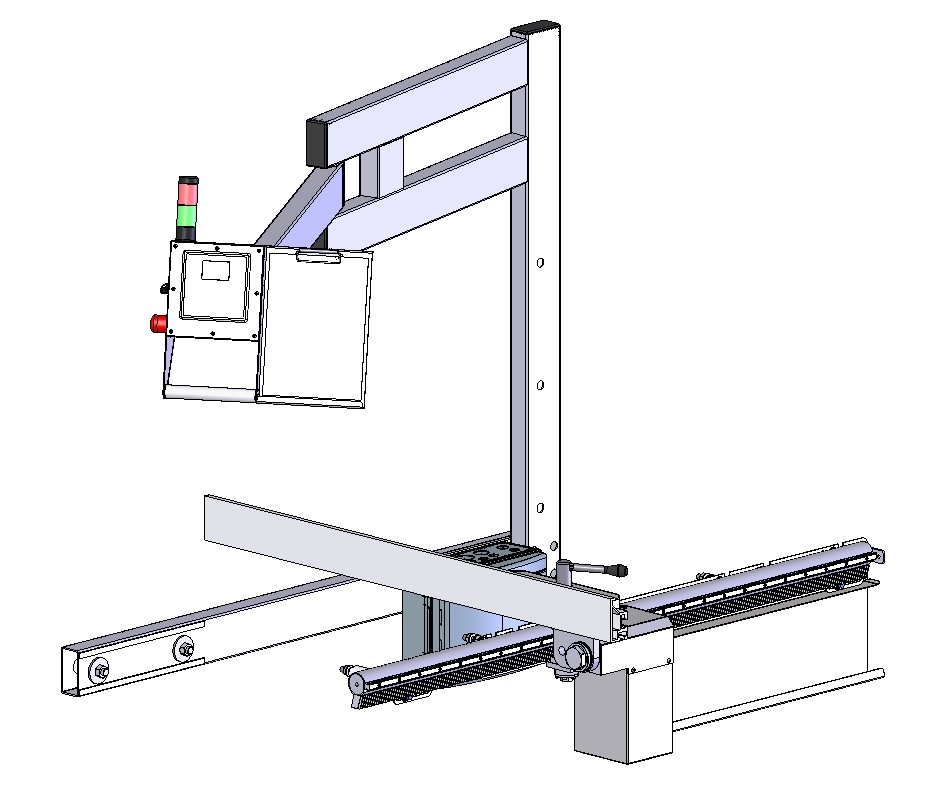

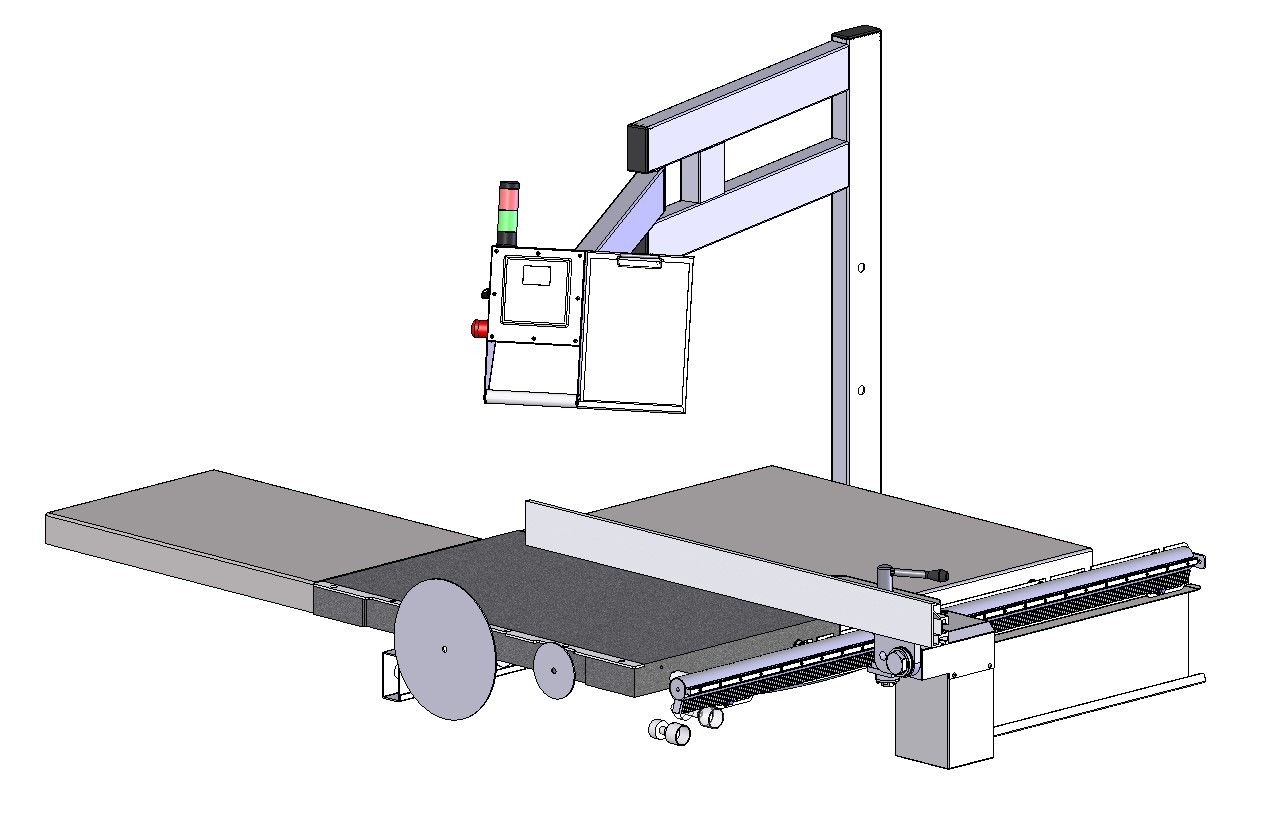

Sada univerzálního elektro-motorického pravítka obsahuje

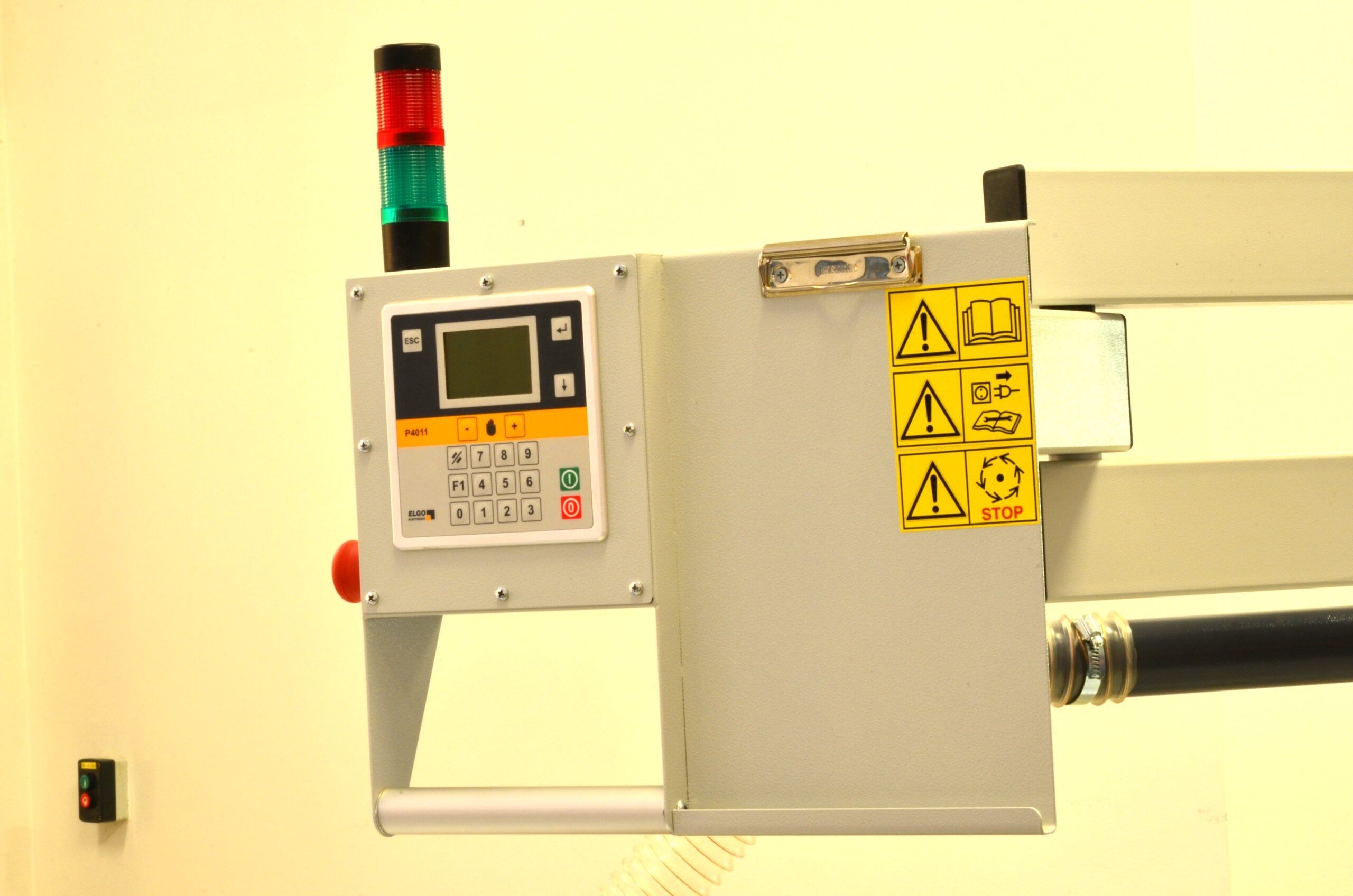

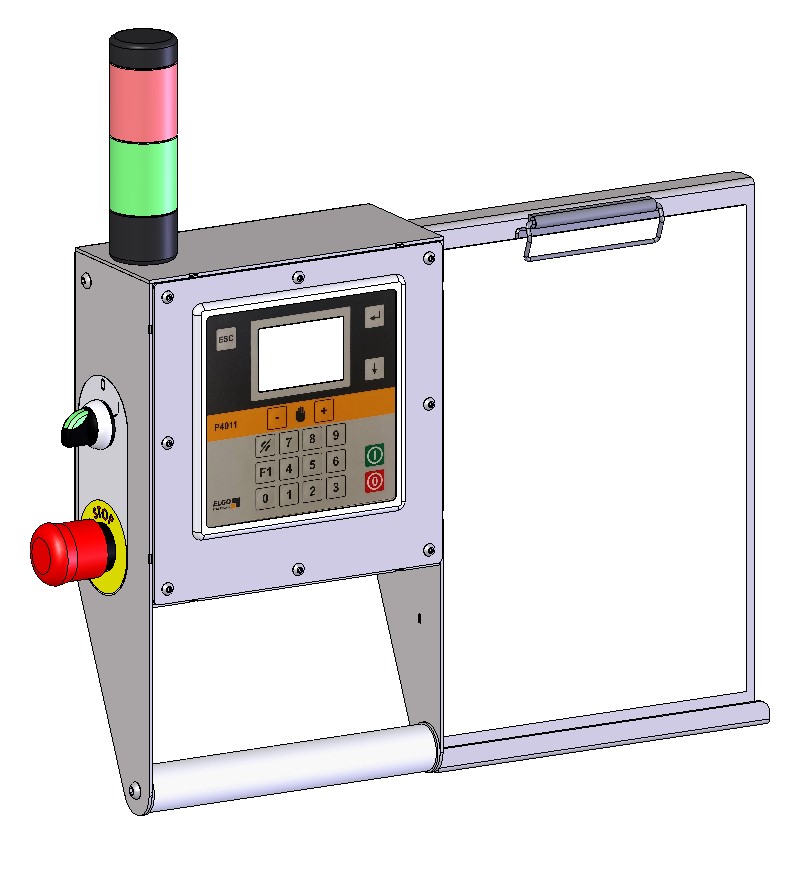

- Ovládací panel vč. držáku nářezového plánu a světelné signalizace provozu
- Jaklovou konstrukci pro ovládací panel a odsávání (upevnění z boční strany stroje)
- Samostatný elektrický rozvaděč pro ovládání pohonů pravítka
- Veškeré pojezdy a elektronické prvky pravítka
- AL pravítko šířky podélného řezu
Technická data / funkce - základní údaje
| Napájení/Power supply | 230V / 50Hz / 120W / 0,6A |
| Provozní tlak vzduchu/Operating air pressure | 6,5 Bar |
| Přesnost/Accuracy | + - 0,20 mm / 1 m |
| Rozjezd/Starting | min = 3,0 mm |
| Rozjezd/Starting | max = 1 250 mm |
| Rychlost pojezdu/Speed of the moving unit | 11 m / min |
I PŘES MAXIMÁLNÍ SNAHU VYTVOŘIT ZAŘÍZENÍ PRO VŠECHNY TYPY FORMÁTOVACÍCH PIL SE MOHOU OBJEVIT PŘÍPADY, KDY Z RŮZNÝCH TECHNICKÝCH DŮVODŮ A RŮZNÝCH TECHNICKÝCH ŘEŠENÍ VÝROBCŮ FORMÁTOVACÍCH PIL, NEBUDE MOŽNÉ TUTO SADU ÚSPĚŠNĚ NA ZÁKAZNÍKOVU PILU NAMONTOVAT. ABYCHOM TĚMTO PŘÍPADŮM PŘEDEŠLI, JE MONTÁŽ U ZÁKAZNÍKA PODMÍNĚNA POSKYTNUTÍM FOTODOKUMENTACE A ROZMĚRŮ ZÁKAZNÍKOVY PILY DLE ZASLANÝCH INSTRUKCÍ K NÁSLEDNÉMU VYHODNOCENÍ, ZDA BUDE MONTÁŽ PROVEDITELNÁ.
